Назначение

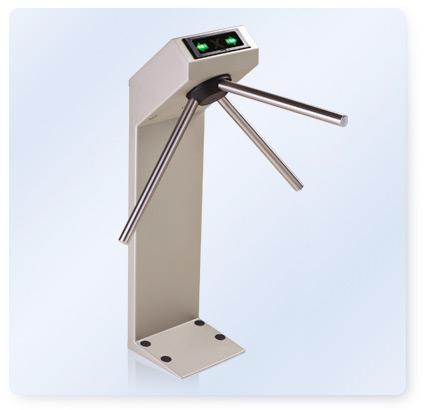

Турникет-трипод TTR-04.1 обеспечивает контроль доступа на проходных предприятий и организаций. Модель TTR-04.1 предназначена для эксплуатации внутри помещений, для организации контроля доступа на открытом воздухе может применяться модель TTR-04CW.

Состав

турникет со встроенной электроникой управления
пульт дистанционного управления
Варианты исполнения и окраски

Применение

Компактная конструкция позволяет использовать турникет TTR-04.1 на проходных любой конфигурации.

Управление турникетом TTR-04.1 возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Табло индикации
с пиктограммами Пульт управления


Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.

Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.

Плата блока управления конструктивно размещена в корпусе турникета. Механизм доворота обеспечивает автоматический доворот преграждающих планок до исходного положения после каждого прохода. Встроенный гидравлический демпфер обеспечивает плавную и бесшумную работу турникета.

Специальный вход управления Fire Alarm позволяет подключать устройство, подающее команду аварийной разблокировки (например, от пожарной сигнализации).

Предусмотрены релейные выходы для подключения дополнительных выносных индикаторов запрета/разрешения проходов.

Возможно подключение к турникету датчика контроля зоны прохода и сирены.
Механическая разблокировка
ключом Планки «Антипаника»


Опционально турникет может комплектоваться преграждающими планками «Антипаника», которые позволяют в экстренных ситуациях быстро освободить проход без применения специальных ключей или инструментов.

Кроме этого, в турникет встроен замок механической разблокировки, позволяющий, в случае необходимости, с помощью ключа разблокировать его (обеспечить свободный поворот преграждающих планок).

При расчете количества турникетов, необходимого для обеспечения быстрого и удобного прохода людей, рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.

При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.

Напряжение питания стойки турникета 12B постоянного тока
Мощность, потребляемая турникетом не более 8,5Вт
Пропускная способность в режиме однократного прохода 30 чел./мин
Пропускная способность в режиме свободного прохода 60 чел./мин
Габаритные размеры турникета (длина×ширина×высота)
без планок 280×260×1050 мм
с планками  855×810×1050 мм
280×260×1050 мм
855×810×1050 мм
Ширина зоны прохода 600 мм
Рабочий температурный диапазон от +1 °C до +40 °C
Средняя наработка на отказ не менее 1500000 проходов
Средний срок службы 8 лет

Гарантийный срок эксплуатации изделия составляет 24 месяца со дня продажи.
