Основным назначением считывателей NR-A07 является организация проезда на автопроходных, наделены увеличенной дальностью считывания. А это большое преимущество, ведь их можно использовать в местах, в которых поднести карту для идентификации к считывателю может быть затруднительным. Благодаря тому, что к контроллеру такие считыватели подключаются только по трем проводам, это позволяет минимизировать экономические затраты при монтажных работах по установке системы. NR-A07 оснащены уникальным интерфейсом Parsec.

ТИПЫ ИДЕНТИФИКАТОРОВ

• EM Marin

ИСПОЛНЕНИЕ

Считыватель NR-A07 выполнен в виде двух блоков: антенного модуля и блока электроники. Антенный модуль, в котором отсутствуют активные электронные компоненты, оптимально приспособлен для использования в уличных условиях. Блок электроники предназначен для установки только в помещениях.

АНТЕННЫЙ МОДУЛЬ

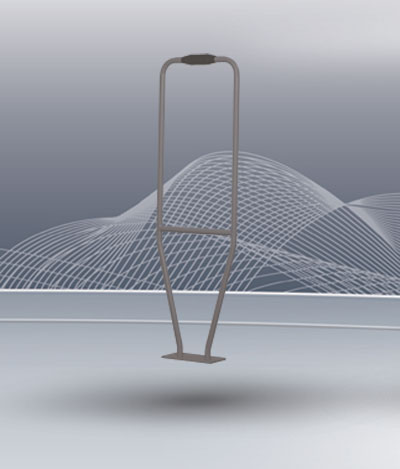

Конструктивно антенный модуль выполнен в виде "стойки" из металла с антикоррозийным покрытием. Антенный модуль содержит два световых индикатора (зеленый и красный) и звуковой индикатор (зуммер).

БЛОК ЭЛЕКТРОНИКИ

Блок электроники выполнен в отдельном металлическом корпусе и соединяется с антенным модулем двумя кабелями для подключения антенного контура и индикаторов.

ПИТАНИЕ

Питание считывателя осуществляется от внешнего стабилизированного источника постоянного тока напряжением 12...14 В. При этом максимально допустимый размах пульсаций (двойная амплитуда) питающего напряжения составляет 50 мВ. Ток потребления считывателя от 500 до 750 мА при напряжении питания 13,8 В.

РАССТОЯНИЕ СЧИТЫВАНИЯ

Расстояние считывания для NR-A07 зависит от нескольких факторов: варианта исполнения антенного модуля, места его размещения относительно крупных металлических конструкций, уровня электромагнитных помех. Например, компьютерный монитор или телевизор, расположенный на расстоянии менее 3-х метров от антенны считывателя, может заметно уменьшать дальность считывания за счет помех от схем развертки.


Расстояние между антеннами (внешний и внутренний считыватели) должно быть не менее 3 (трех) метров!

Для исключения влияния крупных металлоконструкций (например, металлической двери, железобетонной стены и т.п.) следует устанавливать антенный модуль на расстоянии не менее одного метра от этой конструкции. Поэтому желательно до окончательной установки антенного модуля опытным путем уточнить его оптимальное положение. При отсутствии интенсивных помех считыватель с антенным модулем «АРКА» обеспечивает считывание кода карты SlimProx с расстояния от 60 до 90 cм при поднесении карты параллельно плоскости антенны по ее оси.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ БЛОКА ЭЛЕКТРОНИКИ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АНТЕННОГО МОДУЛЯ
